Kako analizirati interakciju tla - struktura gantry rešetki
Kao dobavljač rešetka, razumijevanje interakcije tla - struktura gantry rešetki ključno je za osiguravanje sigurnosti, stabilnosti i dugoročnih performansi ovih struktura. U ovom ću blogu podijeliti neke uvide o tome kako provesti takvu analizu.
1. Važnost analize interakcije u strukturi - strukturi
Gantry rešetke često se koriste u industrijskim okruženjima, poput skladišta, tvornica i luka. Podržavaju velika opterećenja, uključujući dizalice i drugu opremu. Interakcija između strukture rešetke i temeljnog tla može značajno utjecati na ponašanje strukture. Na primjer, naseljavanje tla može uzrokovati neravnomjerno opterećenje na rešetki, što dovodi do strukturne deformacije ili čak neuspjeha. Stoga je pravilna analiza interakcije s tlom - strukturom ključna za dizajniranje rešetki koje mogu izdržati sile koje je tlo i opterećenje koje nosi.
2. Koraci u analizi interakcije s tlom - strukturom
2.1 Istraga tla
Prvi korak u analizi interakcije strukture tla - struktura u provedbi je sveobuhvatno istraživanje tla. To uključuje prikupljanje uzoraka tla s mjesta na kojem će se ugraditi rešetkama i obavljanje laboratorijskih ispitivanja kako bi se odredila svojstva tla. Ključna svojstva tla koja je potrebno utvrditi uključuju vrstu tla (npr. Glina, pijesak, mulj), gustoću, čvrstoću smicanja, kompresibilnost i propusnost.
Postoji nekoliko metoda za uzorkovanje tla, poput uzorkovanja bušotine i ispitivanja prodora konusa (CPT). Uzorkovanje bušotine uključuje bušenje rupa u zemlju i vađenje uzoraka tla na različitim dubinama. CPT je, s druge strane, više in -situ metoda koja mjeri otpornost na tlo kao sonda u obliku konusa gurnuta u zemlju. Podaci dobiveni ovim testovima mogu se koristiti za stvaranje profila tla na mjestu, što je ključno za naknadnu analizu.
2.2 Strukturno modeliranje
Jednom kada se utvrde svojstva tla, sljedeći korak je stvoriti strukturni model rešetke. To se može učiniti pomoću softvera za analizu konačnih elemenata (FEA). U modelu FEA -e, gantry rešetke predstavljeni su nizom elemenata, poput greda i rešetki, a tlo je modelirano kao skup opruga ili kontinuuma.
Strukturni model trebao bi točno predstavljati geometriju, svojstva materijala i granične uvjete gantry rešetke. Na primjer, materijalna svojstva članova nosača, poput modula elastičnosti i čvrstoće prinosa, moraju se pravilno odrediti. Granični uvjeti, koji predstavljaju kako su rešetke podržane na tlu, također igraju ključnu ulogu u analizi.
2.3 Spajanje modela tla i strukture
Nakon što je zasebno stvorio modele tla i strukture, sljedeći korak je spojiti ih zajedno kako bi se simulirala interakcija s strukturom tla. Postoji nekoliko metoda za spajanje modela tla i strukture, poput izravne metode i metode sub -strukture.
U izravnoj metodi, tlo i struktura se modeliraju kao jedan sustav, a jednadžbe kretanja se istovremeno rješavaju. Ova metoda pruža precizniji prikaz interakcije tla - strukture, ali zahtijeva više računalnih resursa. S druge strane, metoda sub -strukture dijeli sustav strukture tla na manje pod -strukture, a interakcija između pod -struktura analizira se odvojeno. Ova je metoda računski učinkovitija, ali može uvesti neke aproksimacije.
2.4 Analiza opterećenja
Jednom kada se uspostavi model strukture tla, sljedeći korak je provesti analizu opterećenja. Glumci su podvrgnuti različitim vrstama opterećenja, uključujući mrtva opterećenja (težina samog rešetka), živa opterećenja (težina opreme i materijala koji podržavaju rešetke), opterećenja vjetra i seizmička opterećenja.
Analiza opterećenja uključuje određivanje veličine, smjera i raspodjele tih opterećenja na rešetki. Na primjer, opterećenja vjetra može se izračunati pomoću kodova opterećenja vjetra, koji uzimaju u obzir faktore kao što su brzina vjetra, visina zgrade i uvjeta terena. Seizmička opterećenja mogu se procijeniti na temelju razine seizmičke opasnosti na mjestu i dinamičkim svojstvima gantry reša.
2.5 Analiza i tumačenje rezultata
Nakon primjene opterećenja na model strukture tla, sljedeći korak je analizirati i tumačiti rezultate. Rezultati analize obično uključuju pomake, naprezanja i naprezanja u rešetki i tla.
Pomjenjivi gantry rešetke važni su jer prekomjerni pomaci mogu utjecati na funkcionalnost rešetki i opremu koju podržava. Napon i naprezanja u članovima rešetki potrebno je provjeriti prema dopuštenim vrijednostima kako bi se osiguralo da rešetke mogu sigurno nositi opterećenje. Osim toga, potrebno je procijeniti naselje tla pod gužvom kako bi se osiguralo da je ona unutar prihvatljivih granica.
3. Naši proizvodi za gantry rešetke

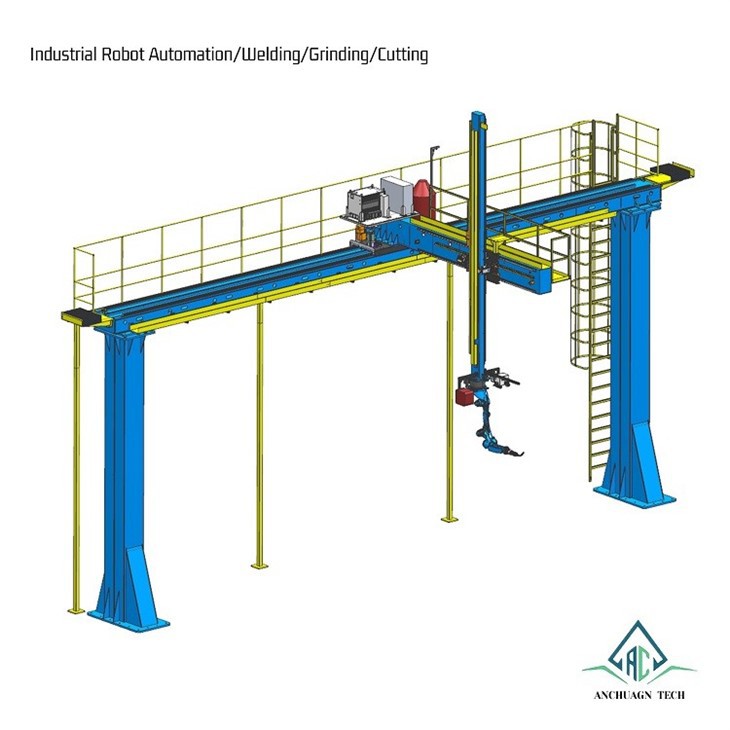

Kao dobavljač GANTRY TRUSS -a, nudimo širok spektar proizvoda za gantry rešetke kako bismo zadovoljili raznolike potrebe naših kupaca. Naši proizvodi uključujuDvostruki robot xy osi gantry rešetke,,Pojedinačni robot xy osi gantry rešetke, iXYZ TRI - AXIS ROBOT GANTRY TRUSS.
Ove gantry rešetke dizajnirane su s materijalima visoke kvalitete i naprednim tehnikama proizvodnje kako bi se osigurala njihova čvrstoća, izdržljivost i pouzdanost. Također uzimamo u obzir interakciju s tlom - strukturu tijekom procesa dizajniranja kako bismo osigurali da naši rešetki mogu biti dobro u različitim uvjetima tla.
4. Zaključak
Analiza interakcije strukture tla - struktura gantry rešetki složen je, ali bitan proces za osiguranje sigurnosti i performansi ovih struktura. Slijedeći korake navedene na ovom blogu, uključujući istraživanje tla, strukturno modeliranje, spajanje modela tla i strukture, analizu opterećenja i interpretaciju rezultata, može se dobiti sveobuhvatno razumijevanje interakcije sa strukturom tla.
Ako ste zainteresirani za naše proizvode za rešetke ili vam je potrebna dodatna pomoć u analizi interakcije sa tlom - strukturom, slobodno nas kontaktirajte radi nabave i pregovora. Zalažemo se da vam pružimo najbolje kvalitetne proizvode i usluge.
Reference
- Budyn, A., & Burd, HJ (2007). Analiza konačnih elemenata problema s interakcijom tla - strukture. John Wiley & Sons.
- Das, BM (2016). Načela geotehničkog inženjerstva. Cengage učenje.
- Peck, RB, Hanson, WE, & Thornburn, TH (1974). Fondacija inženjering. John Wiley & Sons.
